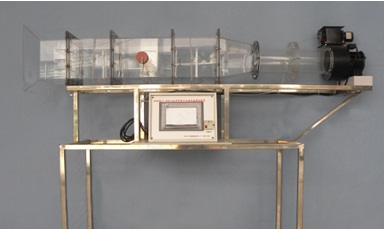

FCR231Ⅱ强迫对流单管管外放热系数测试装置
单价：32000元/台
一、技术参数
1、无毒、环保有机玻璃风洞；
2、离心风机： 150FLJ6-2N、220V、50HZ、330W、2800r⁄min；
3、风洞实验段单管进、出口配有温度传感器（K型热电偶），温度测点处使用2个温度传感器，避免出现测错的现象，所有温度采集在触摸屏上；
4、单管前后压差配有静压环，微差压传感器（飞思卡尔，精度：0、05），毕托管流量计测量风洞风速；
5、外直径40mm铜管，铜管外表面轴向均布4个K型热电偶，内部装有功率480W的电加热管；
6、采用PLC控制系统，控制准确、数据实时性好（刷新频率：100ms）、故障率低；
7、上位机为彩色电容触摸屏，同屏显示所有数据, 及历史数据查询功能；
8、通用变频器控制风机，适时对风机进行转速调节（精度：0、01HZ）；
9、功率可调，触摸屏上对加热功率进行调节，适时显示加热功率、电流、电压；
10、装置外形尺寸：1800mm*500mm*1550mm。
二、产品规格与配置
1、通用变频器、工业彩色触摸电容屏、PLC、差压传感器（飞思卡尔）、有机玻璃风洞、可移动操作台、离心风机、电流互感器、圆紫铜管试件、实验数据处理软件、可移动式不锈钢实验台架（万向轮及禁锢角）。提供实验报告测试样本（作调试验收标准）
