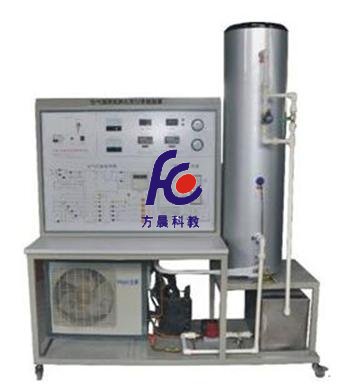

FCRY-1型空气源热泵技术实训考核装置

一、产品概述空气源热泵热机实训考核装置是根据教育部振兴21世纪职业教育课程改革和教材建设规划要求，按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的制冷技术

一、产品概述
空气源热泵热机实训考核装置”是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”要求，按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的制冷技术、热泵技术教学实训装置。热泵技术是回收和利用低位热能的有效措施之一，研究和推广热泵技术对于节能有重要意义。随着这几年制冷技术的发展，热泵技术在我国得到日益广泛的应用。

二、装置特点
1.系统采用空气源热泵热水机组，与实际教学接轨
2.整套实训装置集空气源热泵热机系统、电气控制系统、故障模拟系统于一体，系统真实完整,结构清晰、紧凑，满足对实训的要求
3.实训装置直观展示了热泵型热水器的系统结构、工作原理，可清楚的看到制热循环系统结构及主要部件的实物，系统还配置有交流电压表、交流电流表、温度表、真空压力表、使整个热泵系统的实时工作状态一目了然
4.可模拟故障设置，学生根据工艺分析故障可能产生的原因，确定故障发生的范围，并进行排故
三、技术性能
1.输入电源：单相三线～220V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.装置容量：＜1.5kVA
4.制冷剂：R22
5.制热量：3kW
6.重量：200kg
7.外形尺寸（大约）：180cm×73cm×164cm
8.安全保护：具有漏电压、漏电流保护装置，安全符合国家标准
四、实训装置的基本配置及功能
实训装置主要由控制屏、实训桌、热泵机组等组成
1.实训桌
实训桌采用铁质双层亚光密纹喷塑，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方；桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮，便于移动和固定。
2.控制屏
采用铁质双层亚光密纹喷塑结构，铝质面板，面板上印有热泵机组系统流程图，并设有明确标识及相应指示灯，便于学生分析观察。
3.电源控制部分
交流电源：提供控制屏以及热泵机组工作所需的单相交流电源，可由电源总开关来控制。配有指针式交流电压表，交流电流表，可指示输入电网电压值以及系统工作电流值。
4.测量仪表
（1）指针式电压表：0～250V
（2）指针式电流表：0～10A
（3）真空压力表：-0.1～1.5MPa
（4）真空压力表：-0.1～3.5MPa
（5）数显温度表：采用PT100传感器，测量范围-50～+150℃
5.热泵机组
包含1匹全封闭制冷压缩机、冷凝器、视液镜、干燥过滤器、膨胀阀、手阀、蒸发器、压力控制器、除霜温控器等构成。另外系统还配备有储水水箱，以利于学生在做实训的过程中水的再循环利用。
五、实训项目
1.热泵机组系统的认识和了解
2.热泵机组系统启动、运行、调试、保护技术的实训
3.热泵机组运行工况和运行参数的检测及分析
4.热泵机组制热量、性能系数的计算与分析
5.热泵机组系统故障的设置和检测
