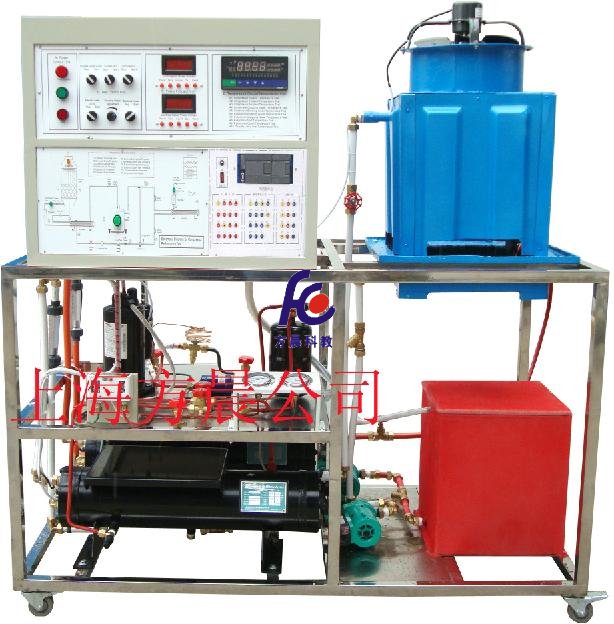

FCJS-2型智能型制冷压缩机性能测试实训装置

一、产品概述智能型制冷压缩机性能测试实训装置以可编程控制器PLC为控制核心，依据国家标准《容积式制冷压缩机性能试验方法》，以第二制冷剂量热器法为主要测量法，以水冷冷凝器法为

一、产品概述
智能型制冷压缩机性能测试实训装置以可编程控制器PLC为控制核心，依据国家标准《容积式制冷压缩机性能试验方法》，以第二制冷剂量热器法为主要测量法，以水冷冷凝器法为辅助测量法。试验工况调节、试验数据采集及试验数据处理有手动和自动两种方式。适用于各院校制冷专业相关课程的教学实训。

二、系统特点
1.由二套系统组成，一套为压缩机测试系统，另一套是过冷度调节辅助系统
2.系统工况的稳定采用PID控制算法和带预测机制的智能控制算法控制
三、技术性能
1.输入电源：三相四线～380V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.装置容量：＜5kVA
4.制冷剂：R22
5.第二制冷剂：R123
6.制冷量：2.3kW
7.重量：100kg
8.设有电流型漏电保护、过流保护、过载保护、接地保护，安全符合相关国家标准。
四、配置及技术性能
实训装置主要由控制台、压缩机测试系统、过冷度调节辅助系统、主机实训模块、温度采集模块、压力变送器及流量传感器等组成
1.控制台
(1)交流电源
提供控制屏工作所需的三相交流电源，可由电源总开关来控制。配有三只指针式交流电压表，分别指示输入三相电网电压值。
(2)安全保护体系
设有电流型漏电保护、过流保护、过载保护、接地保护，可对人身及设备进行有效保护。
(3)实训桌
实训桌为不锈钢喷塑结构，结构坚固，造型美观大方，实训桌还设有四个万向轮，便于移动和固定。
2.压缩机测试系统
包含被测压缩机、卧式壳管式冷凝器、冷却塔、冷凝水循环水泵、视液镜、干燥过滤器、电子膨胀阀、水量调节阀、电磁流量计、储液器和量热器等。
3.过冷度调节辅助系统
由过冷器、循环水泵、水量调节阀、冷却塔等组成。
4.测量仪表
(1)指针式电压表：量程0～450V
(2)真空压力表：量程-0.1～1.5MPa
(3)真空压力表：量程-0.1～3.5MPa
(4)数显温度表：采用PT100传感器，测量范围-50～+150℃
(5)玻璃转子流量计：量程为16～160mL/min
(6)功率表：精度0.5级，可单独显示电压、电流、功率信号
5.主机实训模块
配置西门子CPU224 PLC（AC/DC/RLY）主机，集成数字量I/O（14路数字量输入/10路数字量输出），带1个RS-485通信口，配套PC/PPI编程电缆。
6.温度采集模块
配置西门子EM231模拟量模块（4路模拟量输入）、EM232模拟量模块（2路模拟量输出）。
7.检测传感器
包含压力变送器及流量传感器。
五、实训项目
1.了解国标GB/T5773—2004的实训方法
2.蒸汽压缩式制冷循环系统基本结构和工作原理
3.压缩机测试系统试验工况控制
4.主、辅测制冷量相对误差测量
5.制冷机组能效比测量
