一、维修电工技能实训考核装置概述
该装置是按照劳动和社会保障部颁发的“工人等级标准”和“职业技能鉴定”规范要求而设计的，它是集培训、理论、实际操作和考核鉴定为一体的多功能设备。该装置采用实际用的配电柜为主体，合理利用柜体的双面空间，进行合理布局，选用可靠的元器件。可以完成科目有《工厂电气控制》、《电机拖动》、《仪表照明电路》等科目的操作实训，并可满足维修电工的技能实训考核内容要求。

二、维修电工技能实训考核装置特点
1.本装置采用标准配电柜为主体，充分利用该柜双面空间位置，元气件安装在网孔板上
2.该柜设有电压型漏电保护和电流型漏电保护，能确保操作者的人生安全。此外，还设有定时器兼报警记录仪（服务管理器），为学员的考核提供了一个统一的标准
三、维修电工技能实训考核装置技术参数
1.输入电源：三相四线（或三相五线）～380V±10%　50Hz
2.工作环境：温度-10℃～+40℃　相对湿度＜85%（25℃）海拔＜4000m
3.外形尺寸：800mm     ×600mm         ×1800mm
4.装置容量：＜3kVA
四、装置配置

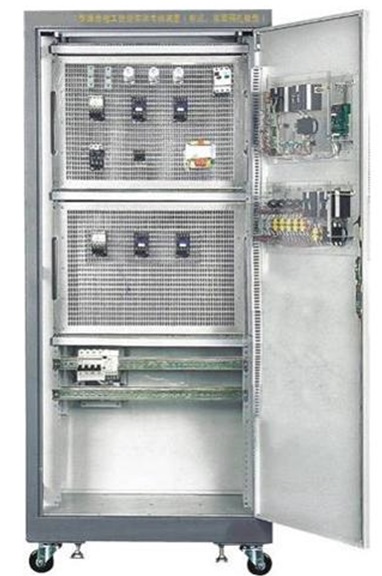

柜门上装有主控电源面板和实训元器件板：
1.主控电源板
(1)一只交流电压表和电压指示切换开关及一只交流电流表，它们分别用于监视装置的电压和负载的大小
(2)定时器兼报警记录仪，用于考核时间的设定
(3)通过启、停按钮控制电源的输出，并设有急停按钮，电源的输出还设有短路保护
2.实训元器件板
设有按钮红色二只、绿色二只、黑色一只、急停一只，旋钮开关二只，信号指示灯DC220V一只、AC220V一只、AC6.3V四只，交流电压表0～450V一只、交流电流表0～5A一只，转换开关一只
3.实训元件安装板（网孔板及导轨）
两面柜体的立柱上都分别装有两块网孔板和两根元器件标准安装导轨，实训元气件可以随意安装到网孔板的任何位置，并配有走线槽
控制柜还设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实训室的布局。
