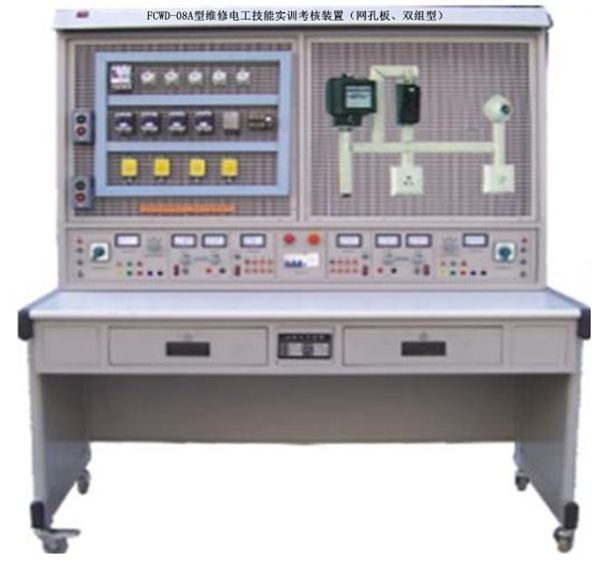

一、维修电工技能实训考核装置概述
该实训装置主要由实训桌和网孔板组成。学生通过实训线路进行元器件的布局安装，接线全部由学生自行完成，有利于培养学生的动手能力和操作技能。实训项目可自行确定，根据所选的项目选择相应的元器件，也可作为电工考证的考核设备。

二、维修电工技能实训考核装置特点
1.电气控制线路元器件都装在网孔板上，操作方便、更换便捷，易扩展功能或开发新实训；
2.操作台只需三相四线的交流电源即可投入使用，占地面积小，节约用房、减少基建投资；
3.设有电压型漏电保护器和电流型漏电保护器，能确保操作者的安全；各电源输出均有监示及短路保护等功能，各测量仪表也均有可靠的保护功能，使用安全可靠；
4.实训台为双人座，即可以两个同学同时进行实训，电源独立，互不干扰。
三、维修电工技能实训考核装置技术性能
1.输入电压：三相四线～380V±10%  50HZ
2.工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m
3.装置容量：＜3kVA
4.外形尺寸：1574mm ×805mm ×1650mm
四、维修电工技能实训考核装置配备
实训台提供线电压380V和相电压220V两种电源、单相电源插座、交流电压、电流表
1.交流仪表
(1)交流电压表：0～500V带镜面交流电压表二只，精度1.0级
(2)交流电流表：0～5A带镜面交流电流表二只，精度1.0级，具有超量程报警、指示、切断总电源等
2.实训台设有两组电源通过启、停按钮控制电源的输出，并设有急停按钮。电源输出设有短路保护
3.实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固，造型美观大方,桌子左右各设有两个抽屉（带锁）
五、维修电工技能实训考核装置实训项目
1.三相异步电动机直接启动控制
2.三相异步电动机接触器点动控制线路
3.三相异步电动机接触器自锁控制线路
4.Y-△启动自动控制线路
5.用倒顺开关的三相异步电动机正反转控制
6.接触器联锁的正反转控制线路
7.按钮联锁的三相异步电动机接触器正反转控制线路
8.双重联锁的三相异步电动机正反转控制线路
9.三相异步电动机的多地按制
10.工作台自动往返控制线路
11.日光灯接线
六、参考实训项目所需元器件清单（每组配置清单）

序号	名    称	型号与规格	数量
1	低压断路器	DZ108-20/10-F（0.63～1A）	1
2	螺旋式保险丝	RL1-15/3A	3
3	直插式保险丝	RT14-20/2A	2
4	交流接触器	LC1-D0610Q5N	3
5	辅助触头	LA1-DN11	2
6	热继电器	JRS1D-25/Z(0.63-1A)	1
7	热继电器座	JRS1-25	1
8	通电延时时间继电器	ST3PA-B/380V(0-60S)	1
9	接线端子排	JF5-2.5/5	5
10	G端子导轨		1
11	时间继电器座	PF-083A	1
12	按钮开关合（三个开关）	TYX3-P(黑、绿、红)	1
13	按钮开关合（两个开关）	TYX2-P(绿、红)	1
14	按钮（不带灯）	LAY16	5
15	行程开关	LX9-222	2
16	行程开关	LX9-001	2
17	日光灯灯管	YZ10RR25/10W	1
18	镇流器	YZ13/220V50HZ 13W	1
19	启辉器	S10/4～65W	1
20	启辉器座		1
21	日光灯管座		2
22	倒顺开关	KO3-15	1
23	塑料安装卡子		190
24	不锈钢自攻螺丝		90
25	三相鼠笼式异步电动机	WDJ26 (380V/△)	1
