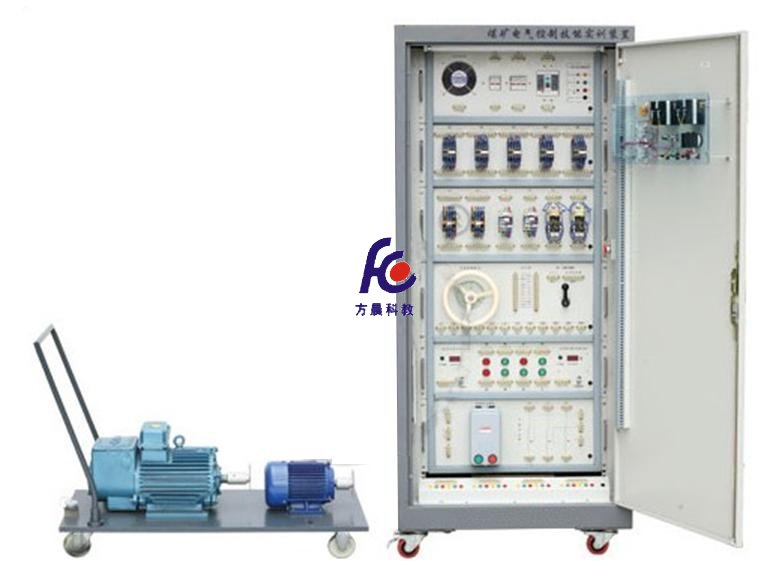

FCDK-1型煤矿电气控制技能实训装置

一、概述煤矿电气控制技能实训装置是针对煤矿中常用电动机的电气控制而设计的，可完成典型矿山电气设备电气控制实训。装置采用配电柜形式、资源开放，可充分培养学员的实际动手能力

一、概述
“煤矿电气控制技能实训装置”是针对煤矿中常用电动机的电气控制而设计的，可完成典型矿山电气设备电气控制实训。装置采用配电柜形式、资源开放，可充分培养学员的实际动手能力，适用于煤矿电工及专业人员的培训和考核。
二、技术参数
1.输入电压：三相五线～380V±10% 50Hz
2.工作环境：环境温度-5℃～+40℃，相对湿度＜85%(25℃)，海拔＜4000m
3.装置容量：＜3kVA
4.外形尺寸：800mm×600mm×1800mm
三、控制柜配备
（一）柜体
左、右柜壁为双层亚光密纹喷塑结构，双面柜门设计，冷轧钢板、铝型材质；柜体后下侧留有电源输入线。
（二）柜门
装有1只交流电压表、1只交流电流表、电压指示切换开关；控制柜的供电急停按钮和启停开关控制，通过电压指示切换开关可分别指示电网的UUV、UVW、UWU线电压值；装有交流电流表，用来监视负载大小。
（三）柜内布置
柜内已安装有断路器、熔断器、接触器、继电器、空气阻尼式时间继电器、按钮开关、信号指示灯、热继电器、电磁启动器、Y/△启动器、自耦变压器等各种实训元器件、且所有器件的接线都在接线端子排上进行，从而避免了因长期在器件本身进行走线而导致其损坏，通过走线槽进行工艺布线。
四、实训内容
1.三相鼠笼式电动机点动控制线路
2.三相鼠笼式电动机自锁控制线路
3.三相鼠笼式电动机正反转控制线路
4.两台电动机的顺序启动、停车控制线路
5.三相鼠笼式异步电动机带有点动的正反转控制线路
6.三相鼠笼式电动机星/三角启动线路
7.三相鼠笼式电动机自耦减压启动线路
8.磁力启动器控制的鼠笼式异步电动机的启动线路
9.磁力启动器控制的鼠笼式异步电动机的正反转线路
10.绕线式异步电动机的电气控制线路
11.风电闭锁电气控制线路
12.瓦斯电闭锁电气控制线路
13.风、电瓦斯闭锁电气控制线路
