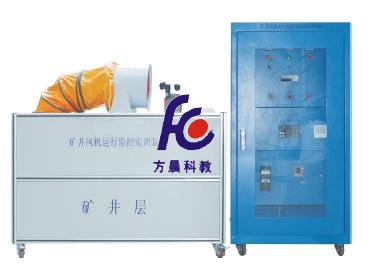

FCFY-1型矿井风机运行监控实训装置

一、概述矿井风机运行监控实训装置在煤矿生产中通风机是安全生产的重要组成部分，通风机的高效、稳定运行在煤矿安全中占有举足轻重的作用。本装置是参考实际的风机作为对象，按照煤

一、概述
矿井风机运行监控实训装置在煤矿生产中通风机是安全生产的重要组成部分，通风机的高效、稳定运行在煤矿安全中占有举足轻重的作用。本装置是参考实际的风机作为对象，按照煤炭行业标准“《煤矿用主要通风机现场性能参数测定方法》MT421-2004”的要求，采用计算机数据采集和传感器技术，系统由通风机、风速传感器、负压传感器、大气参数（气压、温、湿度）传感器、电机功耗（电压、电流、功率、COSΦ）传感器、转速传感器、上位机和打印机（用户自备）等组成。配备上为机监控软件，主要有数据采集与处理及打印绘图等用户程序。可用于矿井通风有关专业的实训教学以及科研。
二、技术参数
1.输入电源：三相五线～380V±10% 50Hz±0.5
2.工作环境：环境温度-5℃～+40℃ 相对湿度＜85%(25℃) 海拔＜2000m
3.额定容量：＜3kVA
三、实训项目
1.了解风机在煤矿生产中的意义
2.风机的启动控制
3.传感器认识与应用
4.风机运行参数的测定
5.分析风机运行性能
6.风机运行参数的监控
