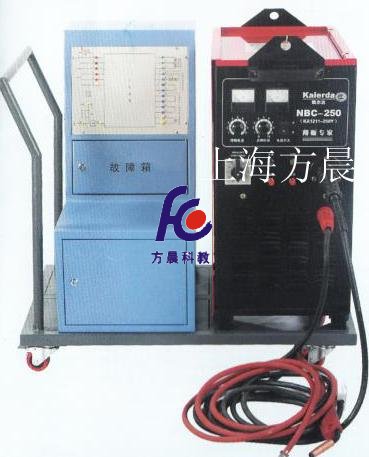

FCCQ-1型CO2气体保护焊技能实训装置

一、产品概述 CO2气体保护焊技能实训装置是根据焊接技术相关课程的教学大纲和焊工国家职业标准要求而设计的。可以完成二氧化碳气体保护焊机的认识和基本操作、对接平焊、对接立焊、小

一、产品概述
CO2气体保护焊技能实训装置是根据焊接技术相关课程的教学大纲和焊工国家职业标准要求而设计的。可以完成二氧化碳气体保护焊机的认识和基本操作、对接平焊、对接立焊、小径管子对接、管板T形接头水平固定焊、大管径对接等技能实训。适合职业院校、技工学校焊接技术专业、机械制造类专业的实训教学，也适合职业培训学校、职教中心、鉴定站/所等相关课程的技能鉴定。

二、系统配置
实训装置主要由焊接电源、送丝机构、二氧化碳气体保护及配件组成。
1.焊接电源
焊接电源部分包括主变压器、整流电路、电抗器。主变压器采用三相抽头式设计，通过万能转换开关改变主变压器线圈匝数。输出电流在50A～250A之间可调。焊接参数匹配宽、电弧柔和、熔滴过渡频率高。提供直流电压表、直流电流表各一只，用于显示输出端空载电压、焊接电压及焊接电流。
2.送丝机构
送丝机构采用独特的送丝电机，送丝更加平稳，力矩大，送丝速度可以调节。
3.二氧化碳气体保护
二氧化碳气体保护部分包括气体加热器、电控气阀等。
三、技术性能
1.输入电压：三相四线～380V±10% 50Hz/60Hz
2.空载电压:18～34V
3.工作电压：16.5～26.5V
4.额定输出电流：250A
5.负载持续率：35%
6.适合焊丝直径：0.8～1.0mm
7.装置容量：9kVA
8.绝缘等级：F
9.外形尺寸：88cm×58cm×90cm
四、实训项目
任务一：CO2气体保护焊的认识（工作原理、特点、应用范围）
任务二：CO2气体保护焊的基本操作
任务三：CO2气体保护焊平板对接平焊
任务四：CO2气体保护焊平板对接立焊
任务五：CO2气体保护焊小径管对接
任务六：管板（插入式）T形接头水平固定焊
任务七：CO2气体保护焊大径管对接
